ワッシャー

標準規格品
丸ワッシャー。

表面処理：生地、電気めっき、溶融亜鉛めっき、ステンレス等

その他の材質、表面処理、サイズもご確認下さい。
角ワッシャーもお問い合わせ下さい。

※小さい画像をクリックすると拡大表示されます。

製品詳細

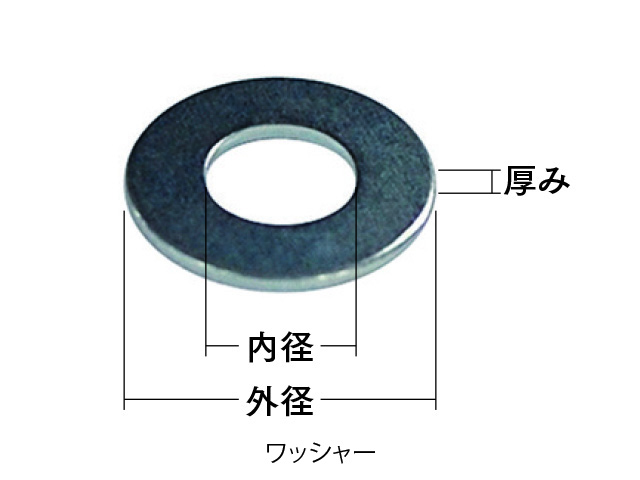

呼び 寸法 電気めっき ドブめっき ステンレス
内径 外径 厚み
M8 8.5 17 1.6 ○ 　 　
18 1.2 　 　 ○
1.6 ○ ○ 　
W5/16 22 1.5 　 　 ○
9 1.6 ○ ○ 　
2.3 ○ 　 　
3.2 ○ 　 　
M10 10.5 21 2.0 ○ 　 　
22 1.5 　 　 ○
1.6 ○ 　 　
W3/8 25 1.5 　 　 ○
2.0 　 　 ○
11 1.6 ○ ○ 　
2.3 ○ 　 　
3.2 ○ 　 　
M12 13 24 2.5 ○ 　 　
12.5 26 2.0 　 　 ○
2.3 ○ 　 　
13.5 　 ○ 　

W1/2

 2.0 　 　 ○
32 　 　 ○
3.0 　 　 ○
14.5 1.6 ○ 　 　
2.3 ○ ○ 　
3.2 ○ ○ 　
M16 17 30 3.0 ○ 　 　
32 2.0 　 　 ○
2.6 ○ ○ 　
W5/8 38 2.0 　 　 ○
18 2.3 ○ ○ 　
17 3.0 　 　 ○
18 3.2 ○ ○ 　
M20 21 37 3.0 ○ 　 　
40 　 　 ○
3.2 ○ 　 　
22 　 ○ 　
W3/4 21 45 3.0 　 　 ○
22 3.2 ○ ○ 　
M22 23 39 3.0 ○ 　 　
24 44 　 　 ○
23.5 3.2 ○ ○ 　
W7/8 24 50 3.0 　 　 ○
3.2 ○ ○ 　
M24 25 44 4.0 ○ 　 　
25.5 48 3.0 　 　 ○
4.0 ○ 　 　
26 4.5 　 ○ 　
W1 27 52 3.0 　 　 ○
57 　 　 ○
28 3.2 ○ ○ 　
M30 31 56 4.0 ○ 　 　
31.5 58 4.5 ○ 　 ○
33 　 ○ 　
M36 37 66 5.0 ○ 　 　
38 68 ○ 　 ○
39 6.0 　 ○ 　
M42 45 78 6.0 　 ○ 　





※記載されている製品仕様は、断りなく変更する場合がありますので、ご了承下さい。
