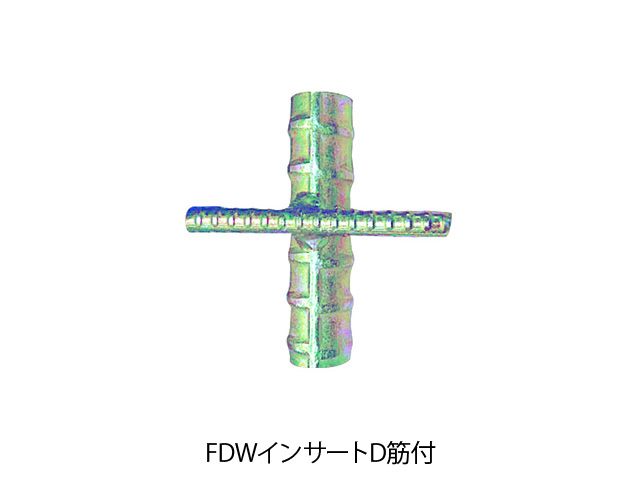

FDWインサートD筋付

異形インサートの上下両端にネジ（もしくは貫通ネジ）を切り、
D筋をインサートの外側のセンターに溶接したインサート。

クロメートです。

※小さい画像をクリックすると拡大表示されます。

製品詳細



ネジ径 L(mm) S(mm) サイズ 入数（個） 異形筋 SD
M16 50 貫通 D25 80 D10×100 ○
75 25/25 50 ○
100 30/30 50 ○
35 ②D10×100 ○

受注生産にて、その他の長さやサイズ（M27(D41)・M30(D51)・M36(D51)等）・ダクロ処理・ステンレスインサート・FDKインサート（貫通）も製作しております。お問合わせください。

※M16×100　②D10×100　入数35個　は、2本のD筋でインサートを挟み溶接した物。



※記載されている製品仕様は、断りなく変更する場合がありますので、ご了承下さい。
